#  Реактор токоограничивающий сухой воздушный GKCKL серии 20 кВ

> Актуально на: 2026-06-28 (YYYY-MM-DD)

- **Артикул:** 765174317001
- **Цена:** 40220.68 руб. (511.70 USD)
- **Партия:** от ≥1
- **Категория:** Реактивные компенсаторы мощности и фильтры
- **Полный путь:** [Главная](https://asiaoptom.com/) → [Электрика](https://asiaoptom.com/catalog/ehlektrika/) → [Низковольтные электротехнические компоненты и аксессуары для генераторов и генераторных установок](https://asiaoptom.com/catalog/nizkovoltnye-ehlektrotekhnicheskie-komponenty-i-aksessuary-dlya-generatorov-i-generatornykh/) → [Реактивные компенсаторы мощности и фильтры](https://asiaoptom.com/catalog/reaktivnye-kompensatory-moshchnosti-i-filtry/)
- **фото:** https://cdn.asiaoptom.com/iprox.php?i=img/ibank/O1CN01DM249O22OR6qkN25Z_!!2216914997110-0-cib.jpg, https://cdn.asiaoptom.com/iprox.php?i=img/ibank/O1CN01prFNld22OR6qN7ian_!!2216914997110-0-cib.jpg, https://cdn.asiaoptom.com/iprox.php?i=img/ibank/O1CN012ra9Ww22OR6qy7ucP_!!2216914997110-0-cib.jpg, https://cdn.asiaoptom.com/iprox.php?i=img/ibank/O1CN01IQO7KU22OR6pq3l1S_!!2216914997110-0-cib.jpg, https://cdn.asiaoptom.com/iprox.php?i=img/ibank/O1CN01sd3eqy22OQvatiUK6_!!2216914997110-0-cib.jpg

## Варианты


Варианты: 12 вариантов
Возможные варианты: GKCKL-20/20-1, GKCKL-100/20-5, GKCKL-240/20-12, GKCKL-26.7/20-1, GKCKL-133.3/20-5, GKCKL-320/20-12, GKCKL-33.3/20-1, GKCKL-166.7/20-5, GKCKL-400/20-12, GKCKL-40/20-1, GKCKL-200/20-5, GKCKL-480/20-12

- **GKCKL-20/20-1** - 54700.14 руб. (695.91 USD) в наличии: 9999 шт.
- **GKCKL-100/20-5** - 57918.12 руб. (736.85 USD) в наличии: 9999 шт.
- **GKCKL-240/20-12** - 61135.31 руб. (777.78 USD) в наличии: 9999 шт.
- **GKCKL-26.7/20-1** - 64353.29 руб. (818.72 USD) в наличии: 9999 шт.
- **GKCKL-133.3/20-5** - 67570.49 руб. (859.65 USD) в наличии: 9999 шт.
- **GKCKL-320/20-12** - 70788.47 руб. (900.59 USD) в наличии: 9999 шт.
- **GKCKL-33.3/20-1** - 74005.66 руб. (941.52 USD) в наличии: 9999 шт.
- **GKCKL-166.7/20-5** - 77223.64 руб. (982.46 USD) в наличии: 9999 шт.
- **GKCKL-400/20-12** - 80441.62 руб. (1023.40 USD) в наличии: 9999 шт.
- **GKCKL-40/20-1** - 83658.81 руб. (1064.33 USD) в наличии: 9999 шт.
- **GKCKL-200/20-5** - 86876.79 руб. (1105.27 USD) в наличии: 9999 шт.
- **GKCKL-480/20-12** - 90093.98 руб. (1146.20 USD) в наличии: 9999 шт.

## Описание

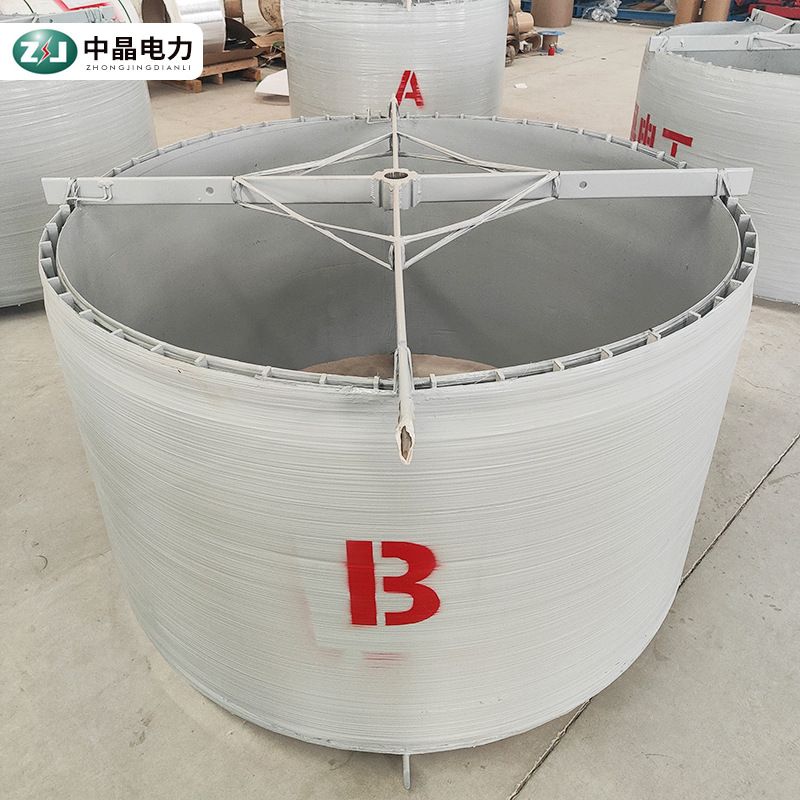

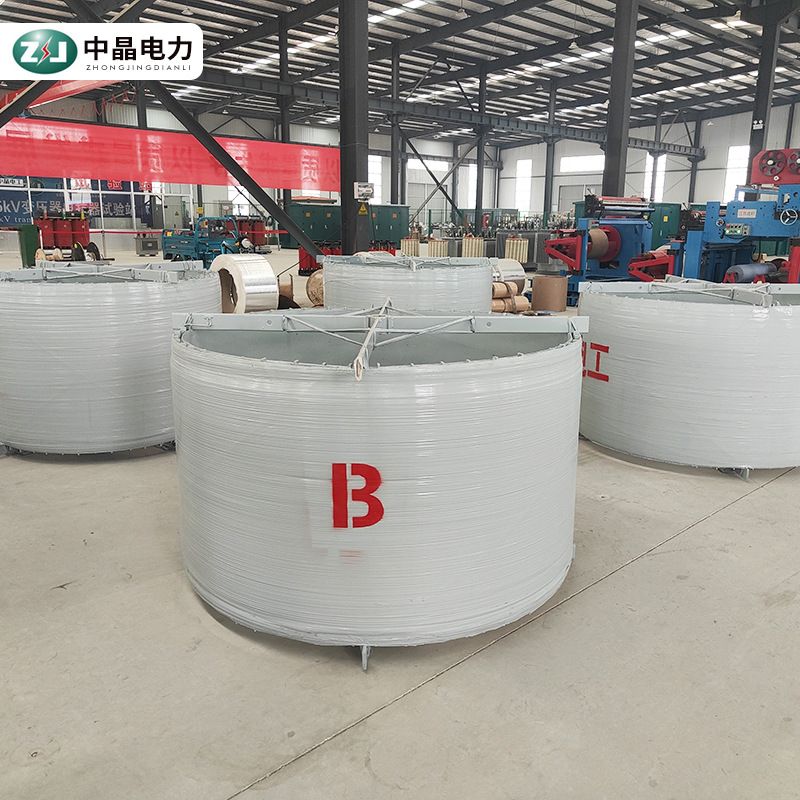

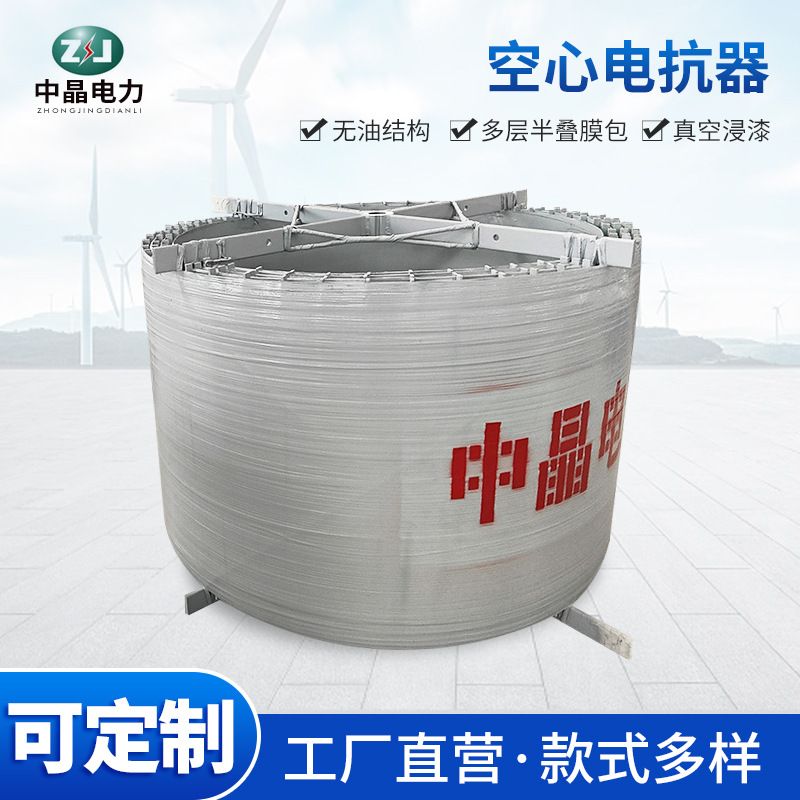

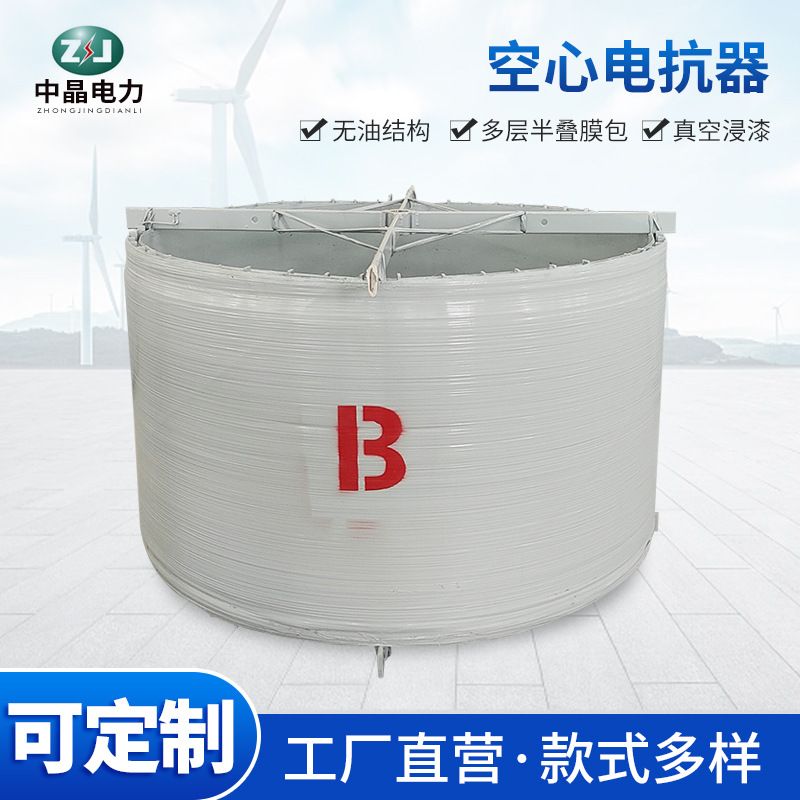

 ## Общее описание Представляем вашему вниманию высоковольтный сухой воздушный токоограничивающий реактор серии GKCKL, предназначенный для работы в сетях напряжением 20 кВ. Данное устройство является ключевым элементом систем электроснабжения, обеспечивая надежную защиту оборудования и персонала от аварийных режимов работы. Реактор выполнен по безмасляной технологии, что исключает риск утечек и возгорания, характерных для масляных аналогов.
 ## Ключевые особенности и преимущества **Безмасляная конструкция:** Полное отсутствие масла исключает риск утечек, возгорания и необходимость в дорогостоящем обслуживании. Это экологически безопасное и пожаробезопасное решение.
**Высокая линейность индуктивности:** Благодаря отсутствию ферромагнитного сердечника, реактор обеспечивает линейную зависимость индуктивности от тока, что гарантирует стабильную работу в широком диапазоне нагрузок.
**Многослойная обмотка:** Обмотка выполнена из высокопрочного изолированного провода с использованием многослойной намотки, что обеспечивает высокую электрическую прочность и устойчивость к импульсным перенапряжениям.
**Вакуумная пропитка:** Применение технологии вакуумной пропитки эпоксидной смолой гарантирует полное заполнение всех пустот, исключая образование воздушных включений и повышая влагостойкость и механическую прочность изделия.
**Низкий уровень шума:** Уровень шума не превышает 65 дБ (измерено на расстоянии 1 метра), что делает реактор пригодным для установки вблизи жилых и офисных зон.
**Высокая перегрузочная способность:** Реактор способен длительно работать при токе, превышающем номинальный в 1,2 раза (с учетом гармонических составляющих).
**Устойчивость к коротким замыканиям:** Конструкция реактора рассчитана на многократное воздействие токов короткого замыкания без потери эксплуатационных характеристик.
 ## Технические характеристики **Номинальное напряжение:** 20 кВ
**Номинальный ток:** от 200 А до 3000 А (в зависимости от модели)
**Коэффициент реактивности (X%):** 4%, 5%, 6%, 8%, 10%, 12% (в зависимости от модели)
**Температура окружающей среды:** от -25°C до +45°C
**Относительная влажность:** до 90%
**Высота установки над уровнем моря:** до 1500 м
**Класс изоляции:** F
**Стандарты:** FCC
 ## Область применения Реакторы серии GKCKL широко применяются в различных отраслях промышленности и энергетики:
 Промышленные предприятия (металлургия, машиностроение, химическая промышленность)
Энергетические объекты (подстанции, распределительные устройства)
Транспортная инфраструктура (метро, железные дороги, порты)
Объекты с высокими требованиями к надежности электроснабжения (больницы, центры обработки данных)
Системы с мощными электродвигателями и преобразователями частоты
 ## Модельный ряд Предлагаются следующие модели реакторов (напряжение 20 кВ):
 GKCKL-13.3/20-1
GKCKL-66.7/20-5
GKCKL-160/20-12
GKCKL-20/20-1
GKCKL-100/20-5
GKCKL-240/20-12
GKCKL-26.7/20-1
GKCKL-133.3/20-5
GKCKL-320/20-12
GKCKL-33.3/20-1
GKCKL-166.7/20-5
GKCKL-400/20-12
GKCKL-40/20-1
GKCKL-200/20-5
GKCKL-480/20-12
 ## Часто задаваемые вопросы (FAQ) **Вопрос 1: В чем отличие сухого воздушного реактора от масляного?**Ответ: Сухой воздушный реактор не содержит масла, что исключает риск утечек, возгорания и необходимость в обслуживании, связанном с маслом. Он более экологичен и безопасен, хотя может иметь большие габариты при одинаковой мощности.
**Вопрос 2: Какой коэффициент реактивности выбрать?**Ответ: Выбор коэффициента реактивности (X%) зависит от конкретных условий сети и требований к ограничению тока короткого замыкания. Обычно для сетей 20 кВ используются значения от 4% до 12%. Рекомендуем проконсультироваться с нашими специалистами для точного подбора.
**Вопрос 3: Каков срок службы реактора?**Ответ: При соблюдении условий эксплуатации и отсутствии внешних повреждений срок службы сухого воздушного реактора составляет не менее 25-30 лет. Конструкция не требует регулярного обслуживания, что значительно снижает эксплуатационные расходы.
 ## Условия эксплуатации и монтажа Реактор предназначен для установки как внутри помещений, так и на открытом воздухе (при условии защиты от прямого попадания атмосферных осадков). Допускается установка в любом положении (горизонтально, вертикально). При монтаже необходимо обеспечить свободный доступ воздуха для охлаждения. Категорически запрещается эксплуатация в агрессивных средах и при превышении указанных климатических параметров.

**ТН ВЭД ЕАЭС:** 8504500000
